產品描述
XS-1000-PM靜電粉塵探測器采用靜電交流偶合技術，當顆粒物與探頭碰撞摩擦?xí)r，會產生電荷傳遞。氣流中的顆粒自身帶有一定電荷，流經探頭時，因靜電感應，探頭也會產生電荷，電荷轉換為微弱電流信號。電流信號的大小與顆粒物濃度成正比關系，提取電流信號即可完成顆粒物濃度采集。
XS-1000-PM靜電粉塵探測器為一款數?；旌贤ㄓ妙w粒物濃度檢測設備。傳感器探頭無電子電路，無源被動型元件，具備靈敏度高，不受震動影響，免維護，壽命長等特點。傳感器與處理電路采用隔離設計，整體抗干擾能力更強。
XS-1000-PM靜電粉塵探測器在設計上采用大屏幕顯示，各項參數直觀明了。粉塵濃度配有50段柱狀圖顯示，觀察人員對于粉塵濃度所占百分比一目了然。在參數設置上，配有紅外遙控器，客戶不用開蓋即可對機器完成設置。儀器背光采用雙色背光，一旦現場粉塵濃度超標，除了聲光報警器打開之外，儀器紅色背光點亮，而且大屏幕顯示報警等級，最大限度將報警信息傳達給現場人員。
產品特性
★防爆標志：Ex d IIC T4 Gb
★微控制IC：采用高速、高精度處理電路對傳感器信號進行處理，響應速度快測量精度高，穩定性、重復性好
★液晶顯示：直觀顯示粉塵濃度、單位、量程、濃度柱狀態圖等信息
★紅外遙控：配遙控操作，無須開蓋，即可調節報警參數，操作簡單
★報警指示：LCD報警等級顯示、LCD紅色背光點亮、聲光報警打開(選配)
★設備保護：傳感器與處理電路采用隔離設計，整體運行更穩定
★信號輸出：RS485、三線制4-20mA、0-5V輸出，繼電器輸出和聲光報警可選
★數據采集可為客戶配套粉塵采集軟件，軟件具有實時顯示、存儲、查詢、導出功能
技術參數
型號 | XS-1000-PM |
操作環境溫度 | -20℃～60℃ （電子部件） |
檢測范圍 | 0-10mg/50mg/100mg/200mg/500mg/1000mg/2000mg/3000mg/5000mg/10g/30g/100g/m3(其他量程咨詢技術） |
操作環境振動 | 最高連續震蕩量，任何方向、任何頻率：均方根值2g (20m/s2) |
操作環境電磁場 | 在50 赫茲時最高值=60A/m (相等于一個1 米×1 米正方形電磁線圈內有50AT 的磁場) |
溫 濕 度 | 樣氣溫度：0℃～250℃（最大800℃可定制），濕度范圍：0-90%RH不結露 |
管道氣體壓力 | -0.1 – 1MPa | 安裝方式 | 插入式焊接安裝 |
管道氣體流速 | 1m/s～30m/s | 管道外徑 | 0.1米～4 米 |
測量精度 | ±5% | 變送器電源 | 24V（直流） |
零點漂移 | 每年低于量程的1% | 滿量程漂移 | 每年低于量程的1% |
信號輸出 | ① 4-20mA信號：標準的16位精度4-20mA輸出芯片，傳輸距離1Km
② RS485信號：采用標準MODBUS RTU協議，傳輸距離2Km
③ 電壓信號：0-5V、0-10V輸出，可自行設置
④ 脈沖信號：又稱頻率信號，頻率范圍可調（選配）
⑤ 開關量信號：標配2組繼電器，可選第三組繼電器，繼電器無源觸點，容量220VAC 3A/24VDC 3A |
傳輸方式 | ① 電纜傳輸：3芯、4芯電纜線，遠距離傳輸（1-2公里）
② GPRS傳輸：可內置GPRS模塊，實時遠程傳輸數據，不受距離限制（選配） |
探針結構 | 標準探針是φ16mm，長度100mm-1000mm，探針材質：稀土非晶合金。 |
顆粒大小范圍 | 標稱0.1μM～200 μM， 在標稱范圍外仍然能夠接收但信號特性有點不同。 |
報警設置 | 標準配置兩級報警，可選三級報警；可設置報警方式：常規高低報警、區間控制報警 |
粉體材料 | 包括：粉塵，煤粉，面粉，灰塵，煙塵，石墨，二氧化錳，生石灰等各種顆粒物 |
線路穩定性 | 系統所有部件均選用高穩定性電子組裝件。 |
噪音抵抗性 | 所有50 或60 赫茲音頻和諧波均在信號被接收之前全部濾掉 |
探針長度選擇 | 探針長度請按照公式選取，即D/3 ≤ L ≤ 2D/3 (D：內徑、L:長度 ） |
防爆標志 | Ex d IIC T4 Gb | 殼體材料 | 壓鑄鋁+噴砂氧化/氟碳漆，防爆防腐蝕 |
標準配件 | 說明書、合格證、遙控器 | 電器接口 | M20*1.5 |
工作電源 | 24VDC（12～30VDC） | 整機質保期 | 12個月 |

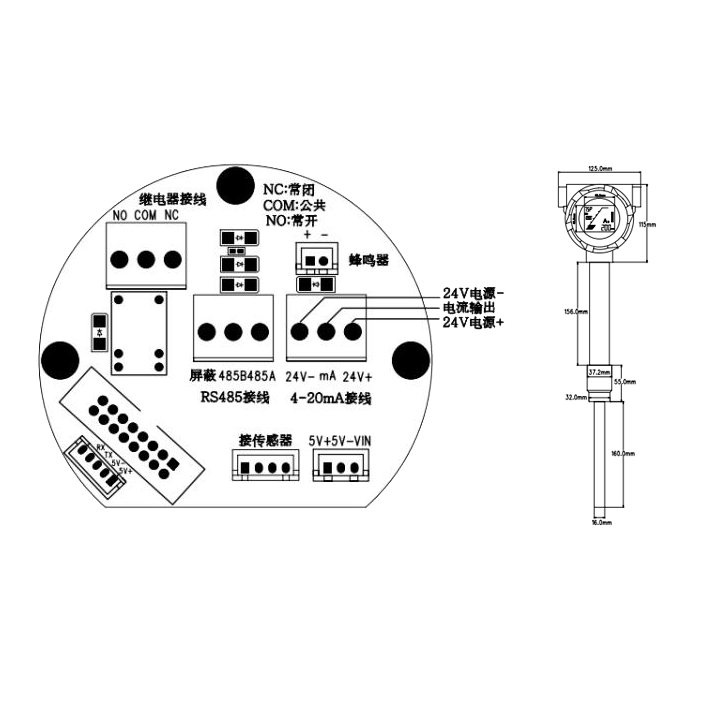

電器定義和尺寸
使用范圍
XS-1000-PM靜電粉塵探測器廣泛應用于各種工業場合，包括：煉鋼、發電、石油、化工、醫藥、建材加工、采煤和采礦、水泥制造和包裝等行業。典型用途包括布袋除塵器濾袋破損的探測，或粉狀材料回收、產品輸送總量監測，或不同大小、不同燃料的鍋爐煙塵排放濃度監測。
