離心機/反應釜氧氣在線監測儀方案

　   1、方案背景

　　在石油、化工、制藥等行業中，離心機的進料往往包含易燃易爆物質，這要求嚴格控制離心機內部的氧含量以確保生產安全。充氮置換法作為一種重要的手段，通過充入惰性氣體氮?dú)鈦斫档碗x心機內的氧含量，從而降低爆炸風險。

　　然而，如果氮?dú)獾募兌炔粔?，置換時間不夠，或者置換時有空氣進入，即使進行了充氮置換，離心機內仍可能殘留一定量的氧氣。這會直接影響到置換的效果。因此，為了確保氮?dú)獬淙牒蟮男Ч仨殞?duì)離心機內的氧含量進行實時監測。

　　通過安裝氧含量監測系統，可以實時、準確地了解離心機內的氧濃度。當氧含量超過預設的安全閾值時，系統可以自動發出警報，并采取相應的措施，如增加氮?dú)獾某淙肓炕驎和ｋx心機的運行，以防止爆炸事故的發生。

　　因此，在石油、化工、制藥等行業中，控制離心機內的氧含量至關重要。通過充氮置換法降低氧含量，并結合氧含量監測系統實時監測，可以確保生產過程的安全性和穩定性。

　　2. 方案原理

　　該方案利用傳感器檢測技術，將離心機中一定量的氣體通過管道泵入分析儀器。檢測系統內部的氧氣傳感器可以實時在線監測離心機中的氧氣含量，并自行設定濃度報警值。當氧氣含量達到報警閾值時，分析儀會自動報警。

　　3. 方案組成

　　氣體預處理系統：根據現場工藝參數設計定制化預處理系統，采用過濾、冷凝除濕、洗氣、反吹、增壓減壓等方式，確保樣氣的干凈、干燥、恒溫、恒流。

　　高精度傳感器：系統核心采用高精度傳感器，實時測量和顯示空間內氧含量變化。

　　報警系統：當氧氣含量達到設定的報警閾值時，系統會自動報警，并可通過聲光報警、LED屏幕顯示等多種方式發出報警信息。

　　傳輸系統：系統自帶有RS485及4-20mA兩種輸出信號，可根據現場需求進行有線傳輸至中控監控系統。

　　4.預處理系統

　　在線分析儀表在化工行業的應用已經十分的廣泛,為化工生產過程控制、提高產品質量、指導操作提供了重要手段和依據，在線分析儀表在生產現場連續自動分析各種混合氣體樣品的成分、含量及單個組分含量,使得工藝控制更適時、更準確,實現了生產最優化和效益最大化。但在實際生產過程中,有很多的在線分析儀表不能正?？煽砍掷m(xù)的投入運行,不能真正的發揮其作用,其主要原因就是工藝現場對在線分析儀表運行條件認識不足,樣品預處理不能使測量樣氣達到分析儀的要求,從而制約了在線分析儀表的使用和發展。

　　4.1樣品預處理的基本任務和功能

　　在線分析儀通常需要不含干擾組分的清潔、非腐蝕的樣品,在正常情況下,樣品必是在限定的溫度、壓力和流量范圍之內,樣品處理的基本任務和功能歸納如下:流量調節,包括快速流路和分析回路；壓力調節,包括降壓、抽吸和穩壓;溫度調節,包括降溫和保溫，除塵,除水除濕和氣液分離,去除有害物,包括對分析儀有危害的組分和影響測量的擾組分。

　　4.2樣品預處理系統分為前處理和預處理系統

　　前處理單元對取出的樣品進行初步處理,使樣品適合于傳輸,縮短樣品的傳輸滯后,減輕與處理單元的負擔,如減壓、降溫、除塵、除氣化等預處理單元對樣品做進一步處理和調節,如溫度、壓力、流量的調節,過濾、除濕、去除害物等,安全泄壓、限流和流路切換等。

　　4.3樣品預處理系統的目的

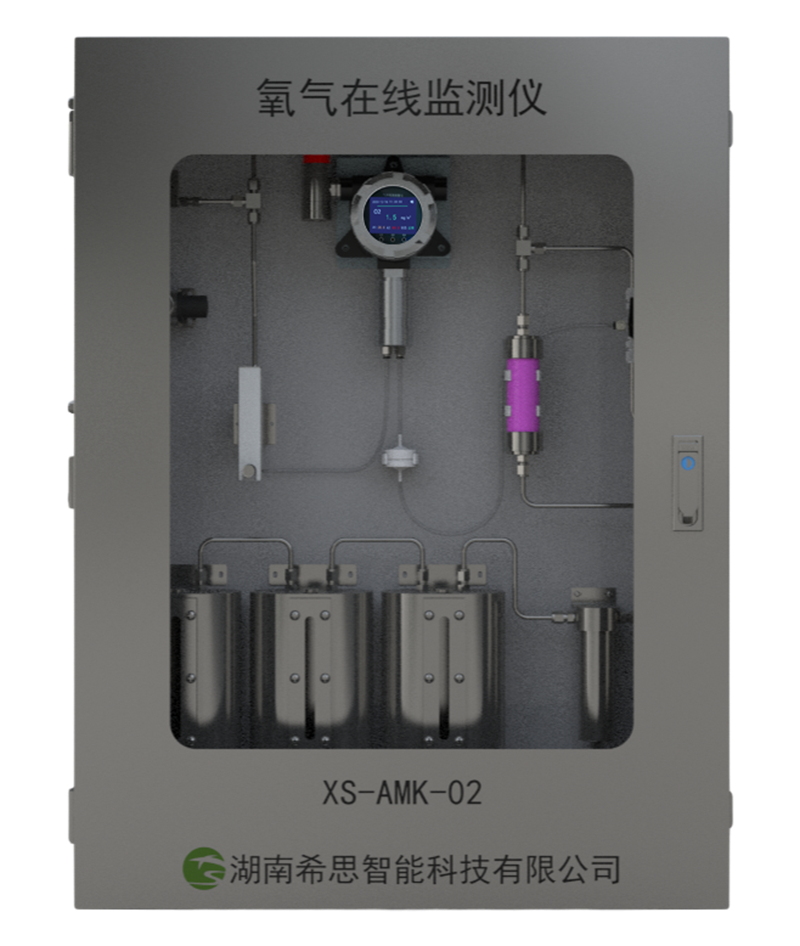

　　樣品預處理系統的目的是為在線分析儀表提供不斷更新的、清潔的、有代表性的、具有適合在線分析儀表工作條件的溫度、壓力和流量的樣品氣體在煤化工裝置,大部分工藝條件均不能滿足在線分析儀表工作條件的要求,而一個滿足儀表使用條件的樣品,對在線分析的至關重要的,現以湖南希思型號為XS-AMK-O2的分析儀預處理為例說明預處理的組成與結構。

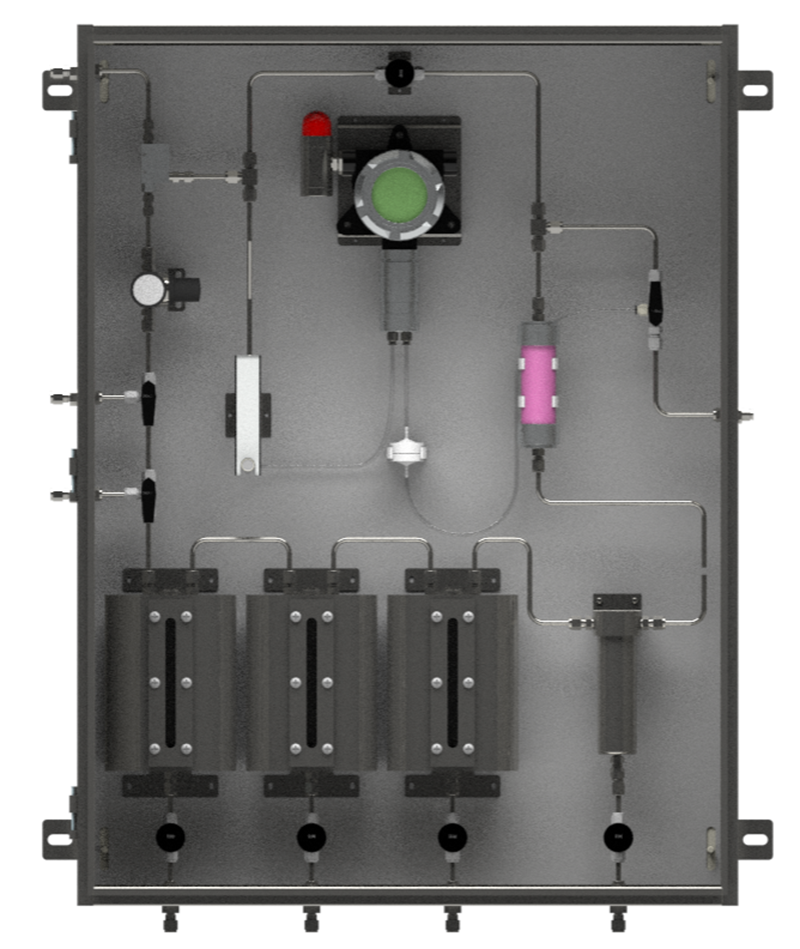

　　本系統是由粉塵過濾器、醇洗罐、水洗罐、氣液分離過濾器、氣源處理器、真空發生器、采樣/放空流量計、壓力調節閥、分析儀表等一整套取樣預處理系統及校準系統組成，并將取樣探頭以外的部分安裝在一個標準機箱的內部。預處理部件都是為了保證氣體分析儀器能夠長期可靠運行。

　　5.方案優勢

　　實時監測：24小時實時不間斷監測，確保生產過程中的安全。

　　穩定性好：通過預處理系統，確保數值的穩定性，延長氧傳感器的使用壽命。

　　報警聯動操作：系統自帶開關量輸出信號，可根據預設報警值實現報警連鎖控制功能。

　　多種傳輸方式：滿足用戶不同的數據傳輸需求。

　　6.安裝與維護

　　安裝：機柜采用壁掛式，水平安裝。需確保地線接地良好，并選擇環境溫度在-20℃～+50℃之間的地方進行安裝。

　　維護：需要定期手動維護清洗粉塵過濾器，防止粉塵堵塞氣路。同時，定期檢查過濾器是否有積累水汽，有水氣及時打開節流閥排水。

　　7.注意事項

　　管路長度：管路長度的原則是溫度合適的前提下越短越好，管路越長數據延遲越長。

　　流量控制：流量計流量一般控制在0.3～0.5L/Min。

　　8.執行標準

　　GB3836.1-2010《爆炸性氣體環境用電氣設備 第一部分:通用要求》

　　GB3836.2-2010《爆炸性氣體環境用電氣設備 第二部分:隔爆型“d”》

　　HG/T 20507-2014 《自動化儀表選型設計規范》

　　9.結論

　　離心機氧含量在線監測儀方案為制藥、化工等行業的離心機提供了有效的安全保障措施。通過實時監測和報警聯動操作，可以有效地避免生產安全事故的發生。
