廠界惡臭在線監測網格化建設方案
惡臭在線網格化監測系統建設
在現場調研的基礎上，在廠界及廠內建立惡臭在線監控網絡，實現內外污染物的全面監測預警，區分污染界限，解決污染物排放糾紛。
廠界惡臭監測網格化監測方案如圖1所示，共布設7個點位，監測因子均為惡臭九氣，儀器外形圖及技術參數見圖2與表1：
1號點位部署在環氧丙烷罐區西北側;
2、3 號點位部署在我廠與**化工、**化工交界處;區分污染界限
4號點位部署在一循西側，用于監控該區域污染狀況，同時區分與**的污染界限
5、6號點位部署在主要生產裝置區，監控該區域污染情況
7號點位部署在罐區與居民區相鄰的邊界處，用于監控該區域;
圖1 網格化布置方案示意圖

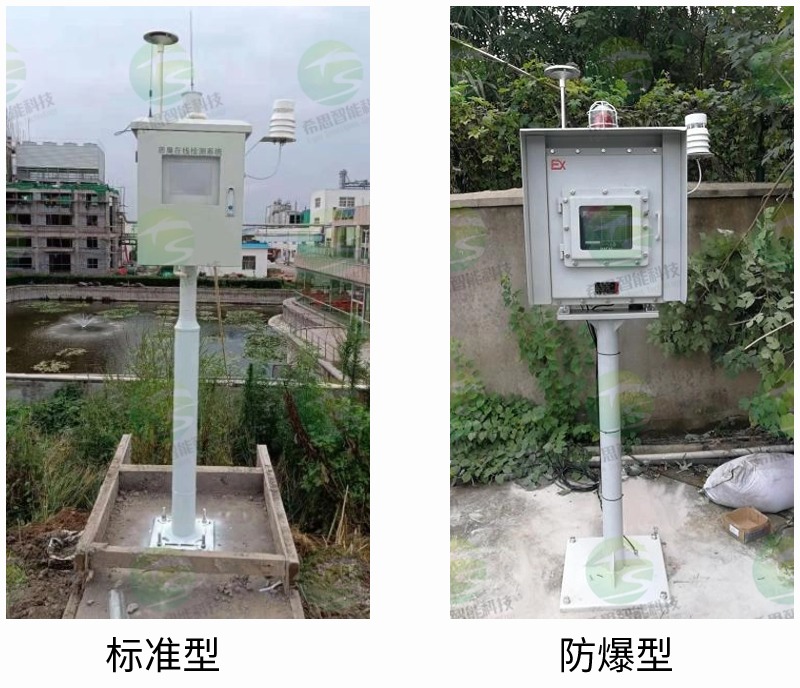

圖2 惡臭在線監測系統示意圖
整體機箱參數 | 工作溫度 | -20℃-60℃ | ||||
工作電流 | <0.5A (220V AC) | |||||
工作環境 | IP65，可以直接用于復雜環境監測，最大工作濕度95% | |||||
防爆要求 | 碳鋼防雨箱，防爆箱可選 | |||||
數據存儲 | 內置8G-SD卡，可存儲超過三年的數據 | |||||
數據傳輸 | 多種通訊接口，4G（HJ-212協議），可同時對接最大5個云平臺 | |||||
箱體材質 | 雙層防水，隔熱設計 | |||||
箱體尺寸 | 450*650*250mm（標準型）， 470*570*225mm（防爆型），內置氣體智能檢測模塊 | |||||
整體集成 | 準模塊化設計，便于定期運維 | |||||
總耗電量 | 廠家標準 | |||||
VOC在線監測儀主機 | 監測對象 | 環境大氣中TVOC（可根據現場污染因子增加8~16種氣體監測） | ||||
傳感器類型 | PID傳感器 | |||||
量程 | 0-10ppm、0-20ppm、0-100ppm多種量程可選 | |||||
*檢出限 | 1 ppb（10ppb可選） | |||||
T90響應時間 | ≤30s | |||||
示值誤差 | ±5%F.S. | |||||
精度 | ±3% | |||||
重復性 | ±2% | |||||
使用壽命 | 傳感器不低于12個月（在煉化廠區使用環境下） | |||||
標定 | 兩點標定 | |||||
采樣系統 | 采樣方式 | 泵抽吸式 | ||||
采樣流量 | 200~600 mL/min，可調 | |||||
采樣口濾芯 | PTFE過濾 | |||||
采樣泵 | 壽命>10000小時 | |||||
采樣周期 | 連續采樣 | |||||
采樣預處理方式 | 除塵﹑除濕，滿足儀表正常工作需要 | |||||
供電 | 供電類型及 電壓等級 | 220V AC，50Hz | ||||
人機界面 | 顯示方式 | LCD顯示，可多種單位顯示 | ||||
按鍵方式 | 觸摸屏 | |||||
氣相五參數 （可選） | 氣象參數測量原理 | 溫度 | 濕度 | 風速 | 風向 | 氣壓 |
熱敏原件 | 電容傳感器 | 超聲波原理 | 超聲波 | 硅壓原理 | ||
測量精度 | ±0.2℃ | ±2% | ±0.3m/s | ±3° | ±0.3% | |
分辨率 | 0.1℃ | 0.1%RH | 0.1m/s | 1° | 0.1hPa | |
測量范圍 | -50～85°C | 0~100%RH | 0~75m/s | 0~360° | 300~1200hPa | |
氣體污染因子 （可選） | NH3/H2S/CL2/HCL/HF/SO2/NO2/O3/CO等 | 檢測原理 | 量程 | 分辨率 | 精度 | 壽命 |
電化學 | 0-1000ppb/0-10/20/50ppm可選 | 1ppb/0.001/0.01ppm可選 | ≤±3%FS（高精度可選） | 1-2年 | ||
信號上傳 | 傳輸方式 | 優先使用專用4G網絡 | ||||
使用參數 | 調試時間 | 調試時間<45天 | ||||
比對方法 | 參照相關標準 | |||||
校準頻次 | 1-3月 | |||||
表1 TVOC監測微型站技術參數表
